HS-1102E Resina de poliéster insaturado
n Propiedades y principales aplicaciones :
La serie HS-1102E es una resina de poliéster insaturado con reactividad media, preacelerada, tixotrópica y buenas propiedades humectantes de fibra de vidrio. Tiene un rendimiento de procesamiento excelente, una velocidad de curado suave y una baja contracción. La resina exhibe una excelente resistencia al agua y buenas propiedades mecánicas generales, lo que la hace adecuada para procesos de aplicación/pulverización manual en la producción de productos FRP, como cubiertas de cabinas, piezas de automóviles y torres de refrigeración.
Este producto cumple con la directiva RoHS de la UE relativa a los estándares de contenido de plomo, mercurio, cadmio, cromo hexavalente, bifenilos polibromados y éteres de difenilo polibromados.
n Especificaciones de resina líquida :
Artículo |
Unidad |
Requisitos estándar |
Método de prueba |

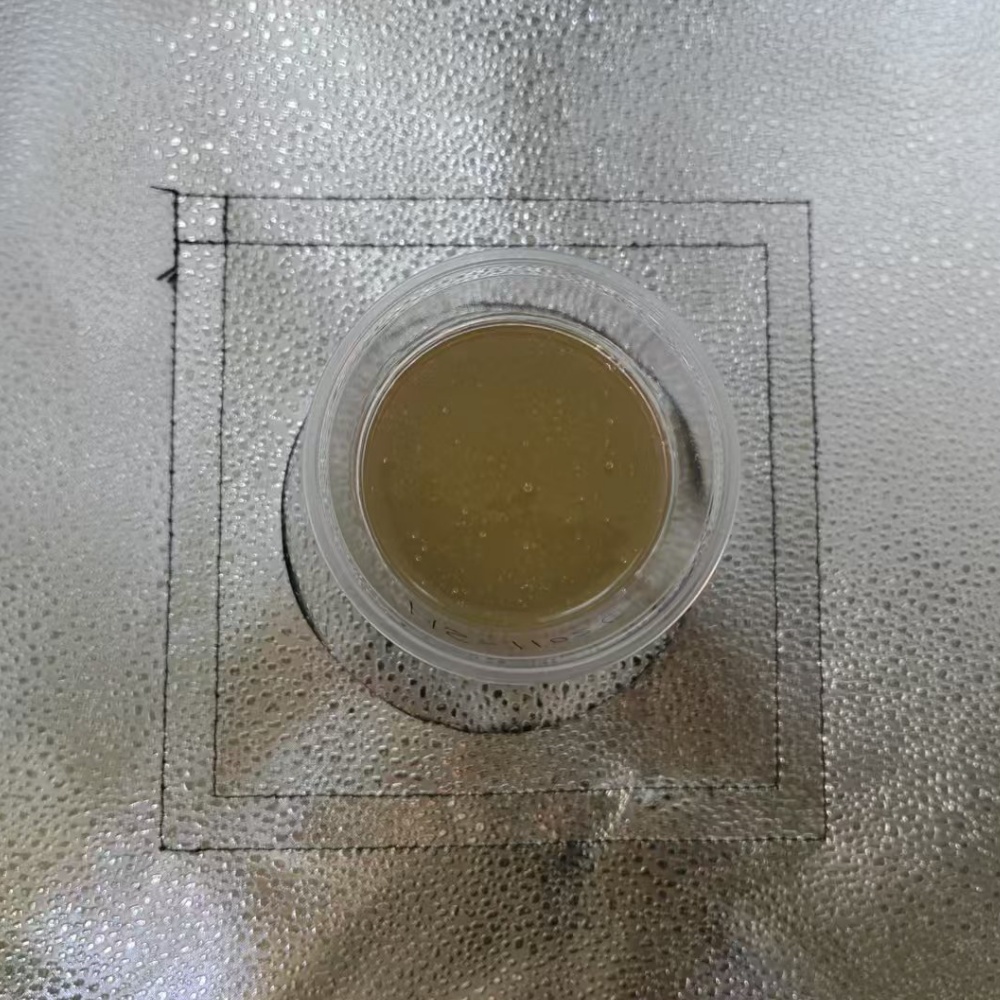

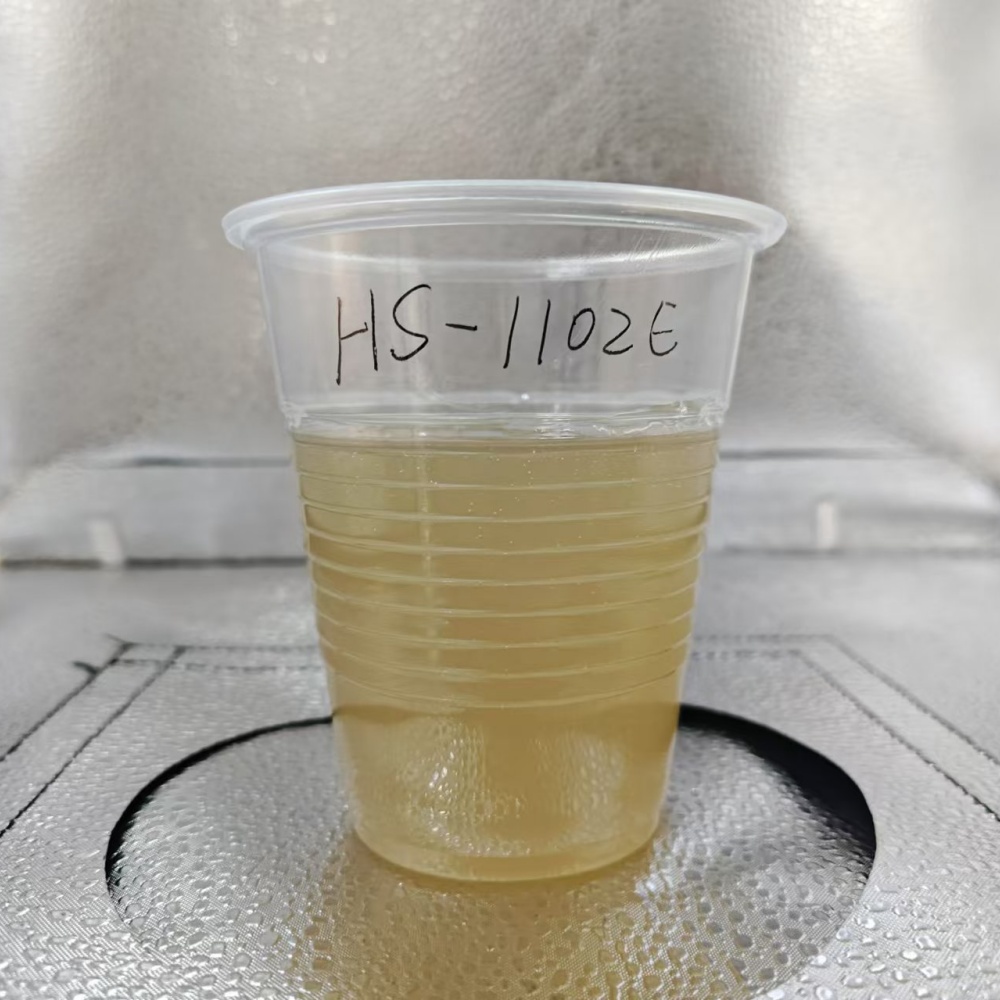

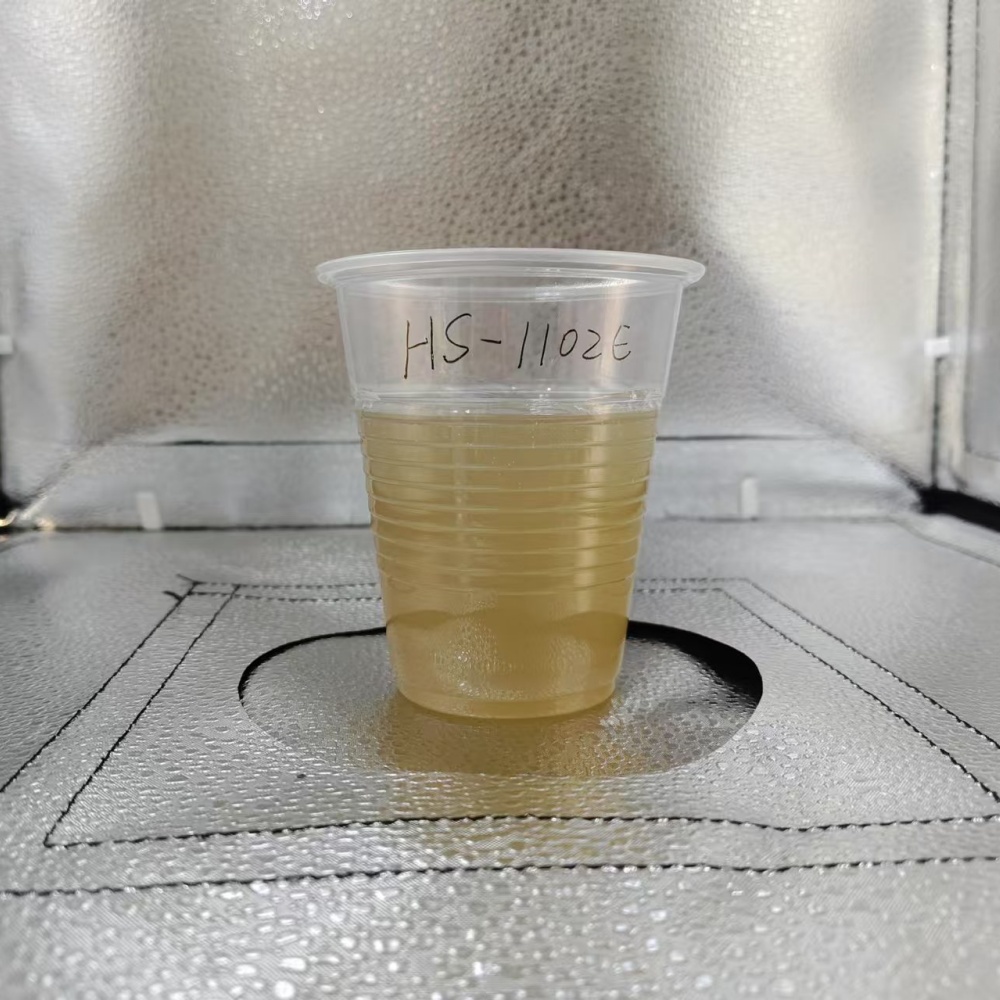

Apariencia |
-- |
Líquido opaco |
GB/T 8237.6.1.1 |
Viscosidad |
25℃, cP |
200-900 |
GB/T 7193.4.1 |
G el tiempo |
25 ℃, mín. |
10-80 |
GB/T 7193.4.6 |
Contenido sólido |
% |
60-68 |
GB/T 7193.4.3 |
Nota: El sistema de curado durante la prueba de tiempo de gel es: Agente de curado AKZO M-50: 1%.
n Propiedades físicas de C asting (solo como referencia) :
Artículo |
Unidad |
Valor de prueba |
Método de prueba |
Resistencia a la tracción |
MPa |
58 |
GB/T 2568 |
Módulo de tracción |
MPa |
2800 |
GB/T 2568 |
Alargamiento en rotura |
% |
2.0 |
GB/T 2568 |
Resistencia a la flexión |
MPa |
100 |
GB/T 2570 |
Módulo de flexión |
MPa |
3368 |
tuberculosis/t 2570 |
Dureza al impacto |
KJ/m² |
6.3 |
GB/T 2571 |
HDT |
℃ |
62 |
GB/T 1634 |
Dureza de Barcol |
-- |
40 |
GB/T 3854 |
Nota:
1). El método de preparación del cuerpo de fundición sigue GB/T 8237-2005. Sistema de curado: AKZO M-50: 1,5%.
2). Sistema de postcurado del cuerpo de fundición: Temperatura ambiente (24 h) + 60°C (3 h) + 100°C (2 h).
norte Precauciones :
· Los usuarios deben seleccionar el tipo apropiado de resina según las condiciones ambientales específicas y los requisitos del proceso.
· La serie HS-1102E es una resina tixotrópica. Durante el almacenamiento, el agente tixotrópico puede sedimentarse, por lo que se recomienda agitarlo suavemente antes de usarlo para volver a dispersarlo uniformemente.
· El producto debe almacenarse en un lugar fresco por debajo de 25°C, lejos de fuentes de ignición y calor (como la luz solar directa o el vapor), y el recipiente debe sellarse para evitar la humedad y la evaporación del monómero. La vida útil a temperaturas inferiores a 25°C es de 3 meses.
