HS-1102E Resina poliestere insatura
n Principali proprietà e applicazioni :
La serie HS-1102E è una resina poliestere insatura con media reattività, preaccelerata, tissotropica e buone proprietà bagnanti della fibra di vetro. Ha eccellenti prestazioni di lavorazione, velocità di polimerizzazione uniforme e basso ritiro. La resina presenta un'eccezionale resistenza all'acqua e buone proprietà meccaniche complessive, che la rendono adatta ai processi di stratificazione/spruzzatura manuale nella produzione di prodotti FRP come coperture di cabine di pilotaggio, parti di automobili e torri di raffreddamento.
Questo prodotto è conforme alla direttiva RoHS dell'UE relativa agli standard di contenuto di piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati ed eteri di difenile polibromurato.
n Specifiche della resina liquida :
Articolo |
Unità |
Requisiti standard |
Metodo di prova |

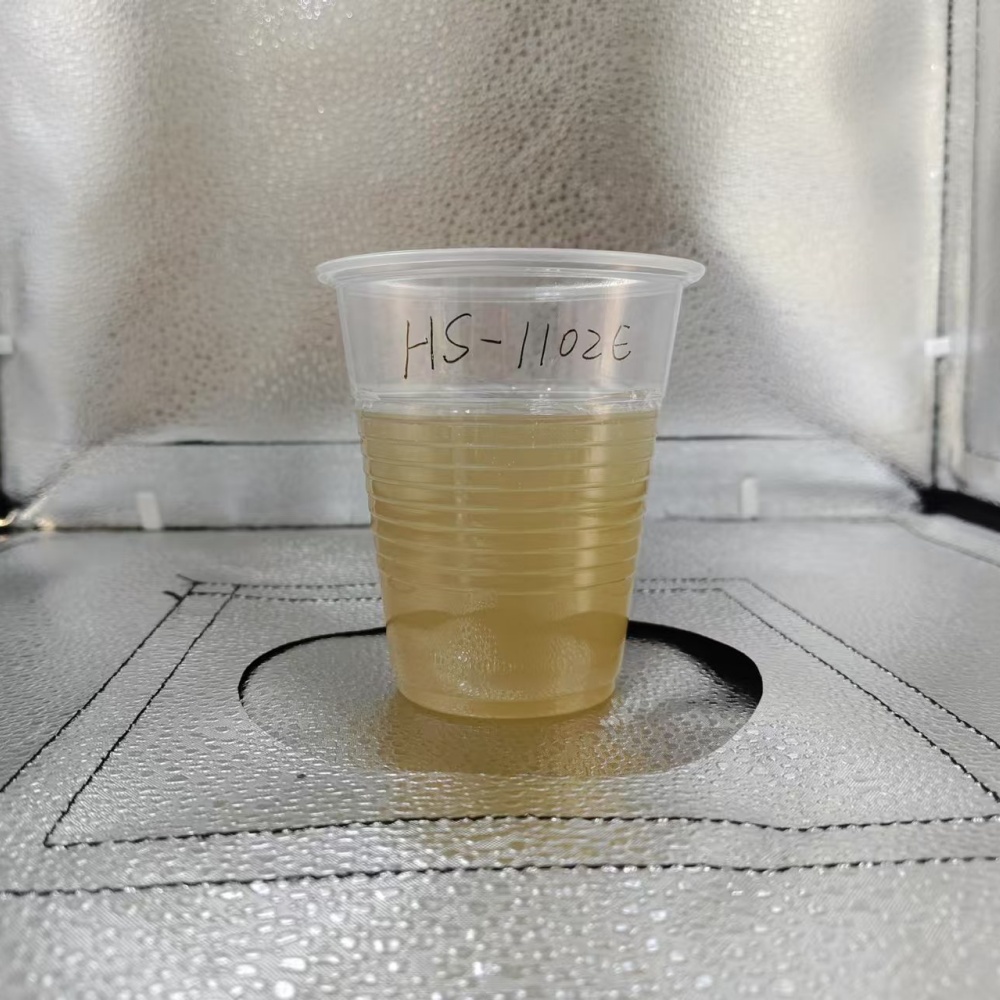

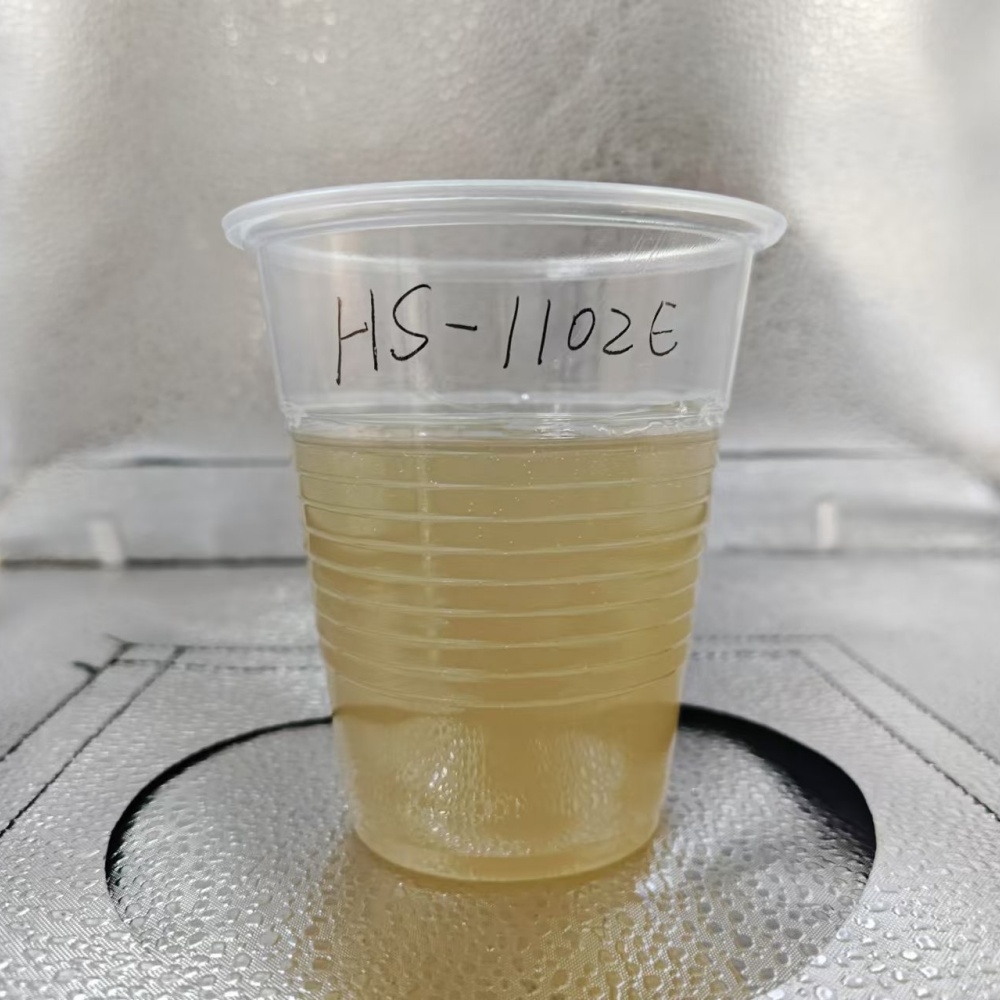

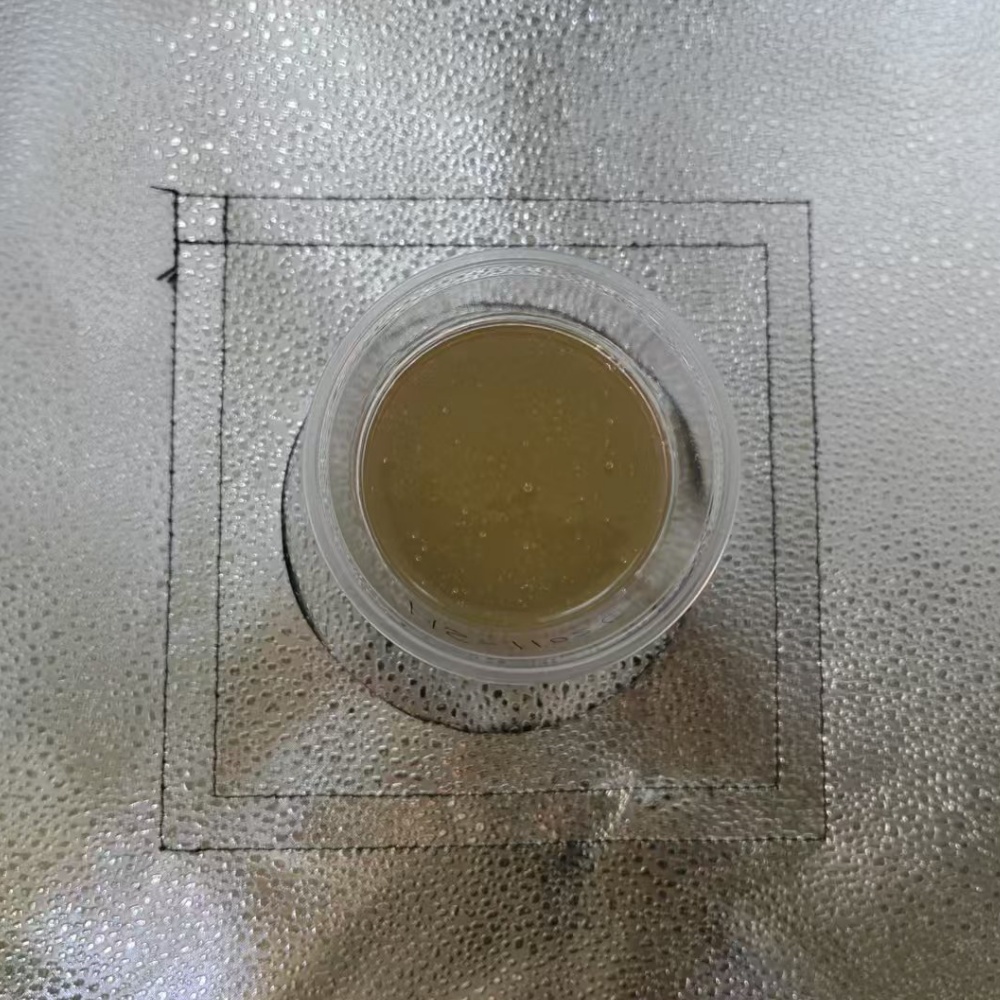

Aspetto |
-- |
Liquido opaco |
GB/T8237.6.1.1 |
Viscosità |
25 ℃, CP |
200-900 |
GB/T7193.4.1 |
Gel Time |
25 ℃, minimo |
10-80 |
GB/T7193.4.6 |
Contenuto solido |
% |
60-68 |
GB/T7193.4.3 |
Nota: Il sistema di indurimento durante il test del tempo di gelificazione è: Agente indurente AKZO M-50: 1%.
n Proprietà fisiche della fusione (solo per riferimento) :
Articolo |
Unità |
Valore di prova |
Metodo di prova |
Resistenza alla trazione |
MPa |
58 |
GB/T 2568 |
Modulo di trazione |
MPa |
2800 |
GB/T 2568 |
Allungamento a rottura |
% |
2.0 |
GB/T 2568 |
Resistenza alla flessione |
MPa |
100 |
GB/T 2570 |
Modulo di flessione |
MPa |
3368 |
TBC/T2570 |
Resistenza all'impatto |
KJ/m² |
6.3 |
GB/T 2571 |
HDT |
℃ |
62 |
GB/T 1634 |
Durezza Barcol |
-- |
40 |
GB/T 3854 |
Nota:
1). Il metodo di preparazione del corpo fuso segue GB/T 8237-2005. Sistema di polimerizzazione: AKZO M-50: 1,5%.
2). Sistema di post-indurimento del corpo fuso: Temperatura ambiente (24 h) + 60°C (3 h) + 100°C (2 h).
nPrecauzioni :
· Gli utenti devono selezionare il tipo appropriato di resina in base alle condizioni ambientali specifiche e ai requisiti di processo.
· La serie HS-1102E è una resina tissotropica. Durante lo stoccaggio l'agente tixotropico potrebbe depositarsi, pertanto si consiglia di agitare delicatamente prima dell'uso per disperderlo nuovamente in modo uniforme.
· Il prodotto deve essere conservato in un luogo fresco al di sotto di 25°C, lontano da fonti di ignizione e calore (come luce solare diretta o vapore) e il contenitore deve essere sigillato per prevenire l'umidità e l'evaporazione del monomero. La durata di conservazione a temperature inferiori a 25°C è di 3 mesi.
