Αακόρεστη Πολυεστερική Ρητίνη HS-1180SSK

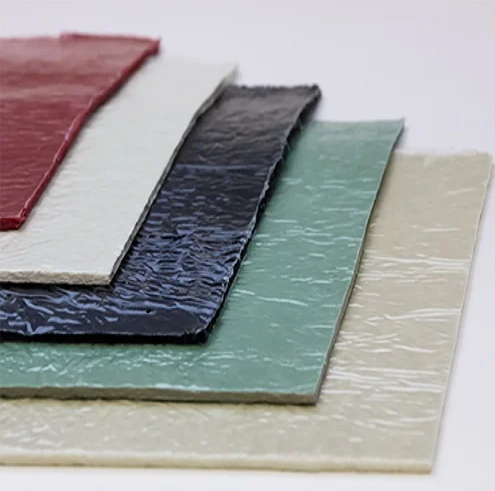

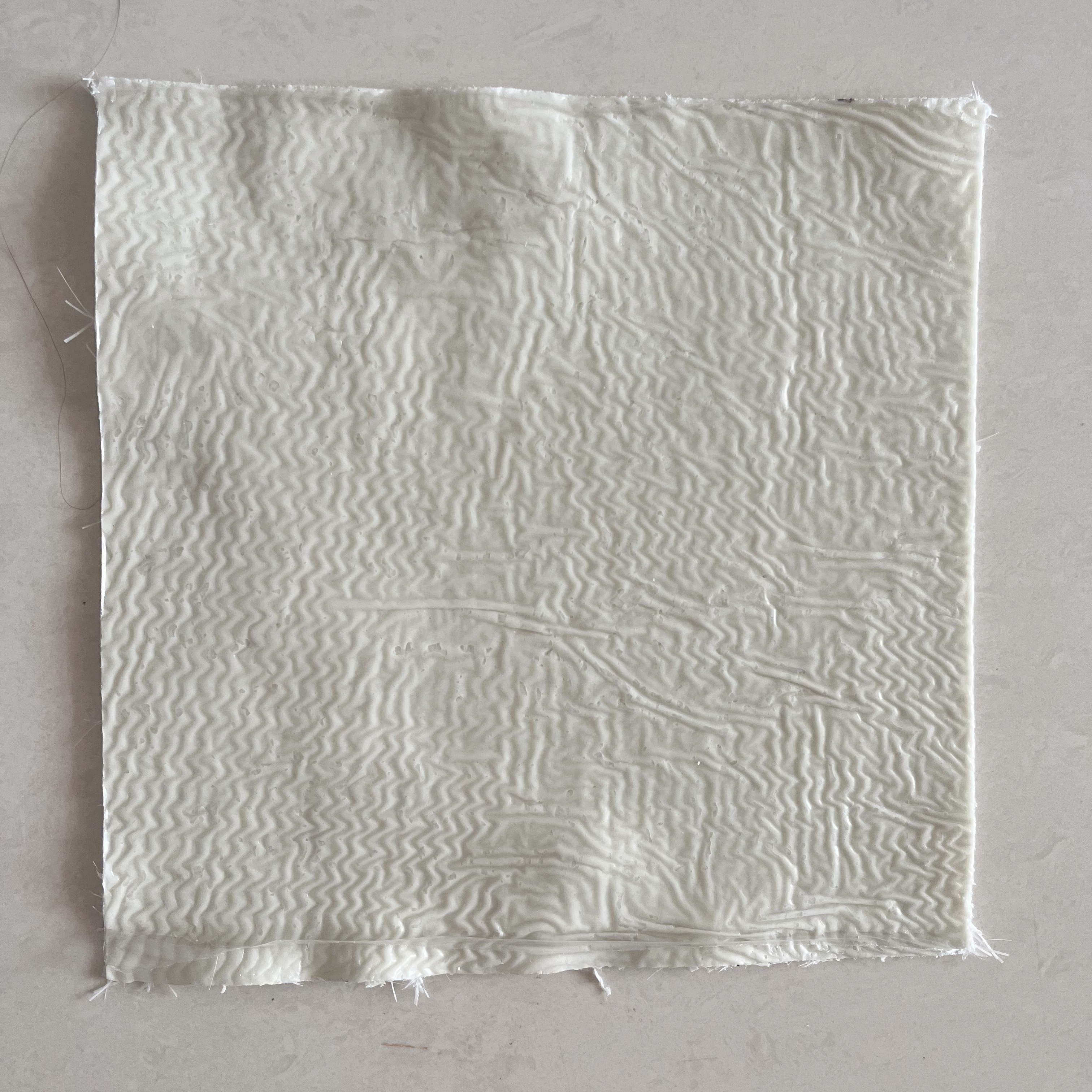

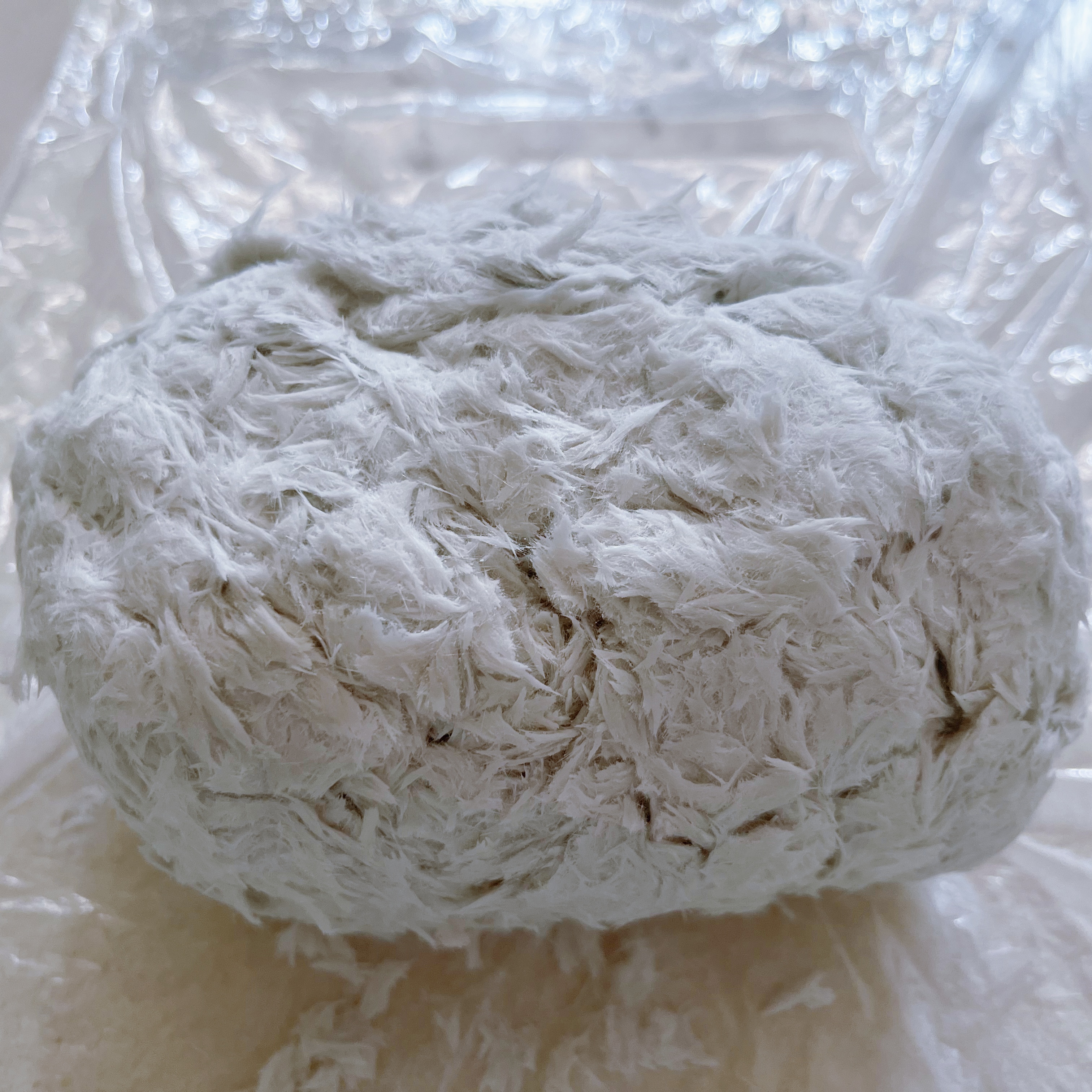

Το HS-1180SSK είναι μια ακόρεστη πολυεστερική ρητίνη για SMC/BMC, που κατασκευάζεται κυρίως από μηλεϊνικό ανυδρίτη και τυπικές γλυκόλες. Διαθέτει υψηλή αντιδραστικότητα, σχετικά υψηλό ιξώδες και καλές ιδιότητες πάχυνσης. Όταν χρησιμοποιείται σε συνδυασμό με πρόσθετα χαμηλής συρρίκνωσης όπως τα HS-9817 και HS-9819A, μπορεί να παράγει προϊόντα SMC/BMC με ποιότητα επιφάνειας Α-βαθμού. Είναι κατάλληλο για επιφανειακά εξαρτήματα αυτοκινήτων κατηγορίας Α, ενθυλάκωση ηλεκτρικών πηνίων και άλλες εφαρμογές.

Διαθεσιμότητα:



Ρωτώ Προσθήκη στο καλάθι

Μοντέλο:
HS-1180SSK
Μάρκα:
HUAKE

Περιγραφή προϊόντος

Κύρια Ιδιότητες & Εφαρμογή :

Το HS-1180SSK είναι μια ακόρεστη πολυεστερική ρητίνη για SMC/BMC, που κατασκευάζεται κυρίως από μηλεϊνικό ανυδρίτη και τυπικές γλυκόλες. Διαθέτει υψηλή αντιδραστικότητα, σχετικά υψηλό ιξώδες και καλές ιδιότητες πάχυνσης. Όταν χρησιμοποιείται σε συνδυασμό με πρόσθετα χαμηλής συρρίκνωσης όπως τα HS-9817 και HS-9819A, μπορεί να παράγει προϊόντα SMC/BMC με ποιότητα επιφάνειας Α-βαθμού. Είναι κατάλληλο για επιφανειακά εξαρτήματα αυτοκινήτων κατηγορίας Α, ενθυλάκωση ηλεκτρικών πηνίων και άλλες εφαρμογές.

Προδιαγραφές υγρής ρητίνης:

Είδος	Τυπικές απαιτήσεις	Μέθοδος δοκιμής

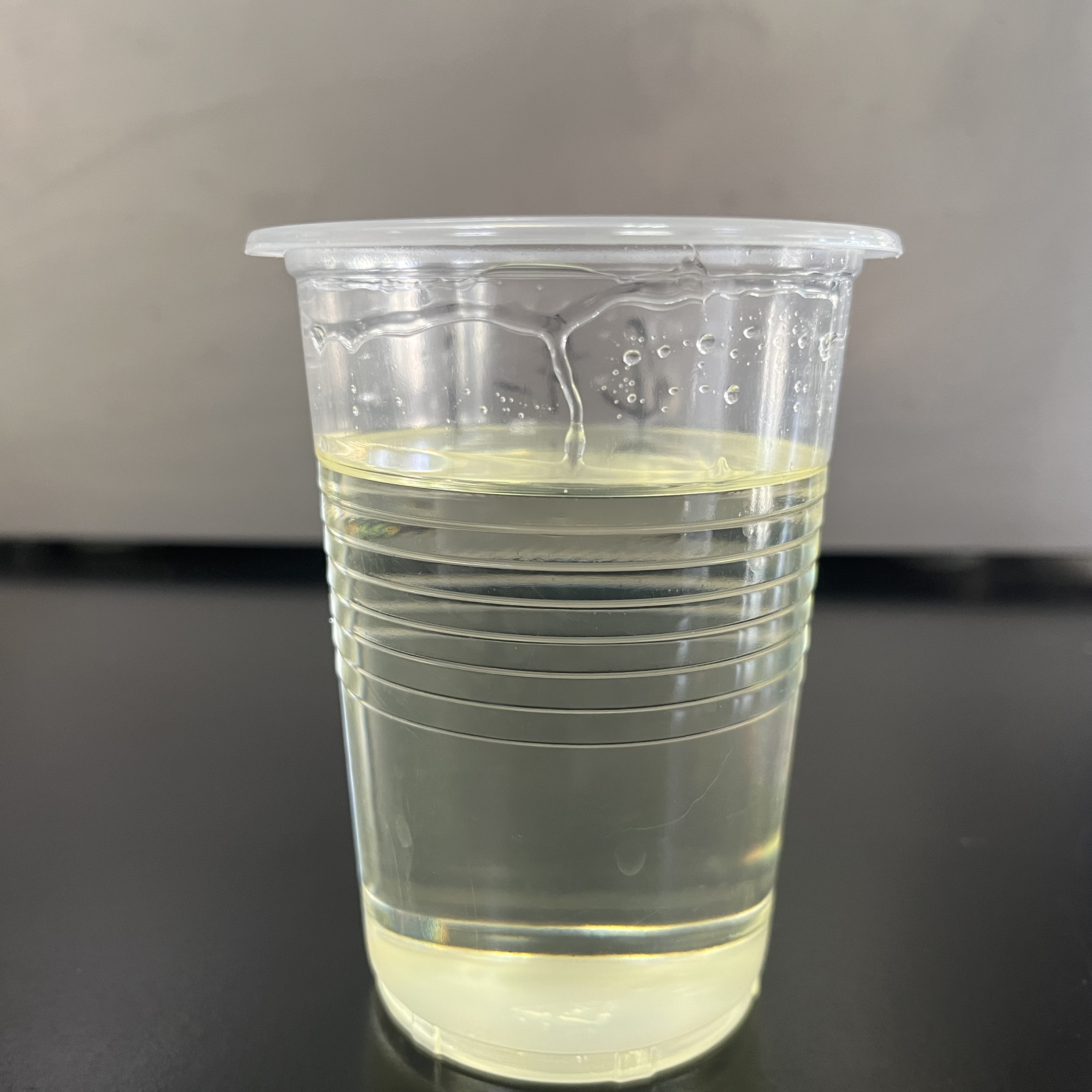

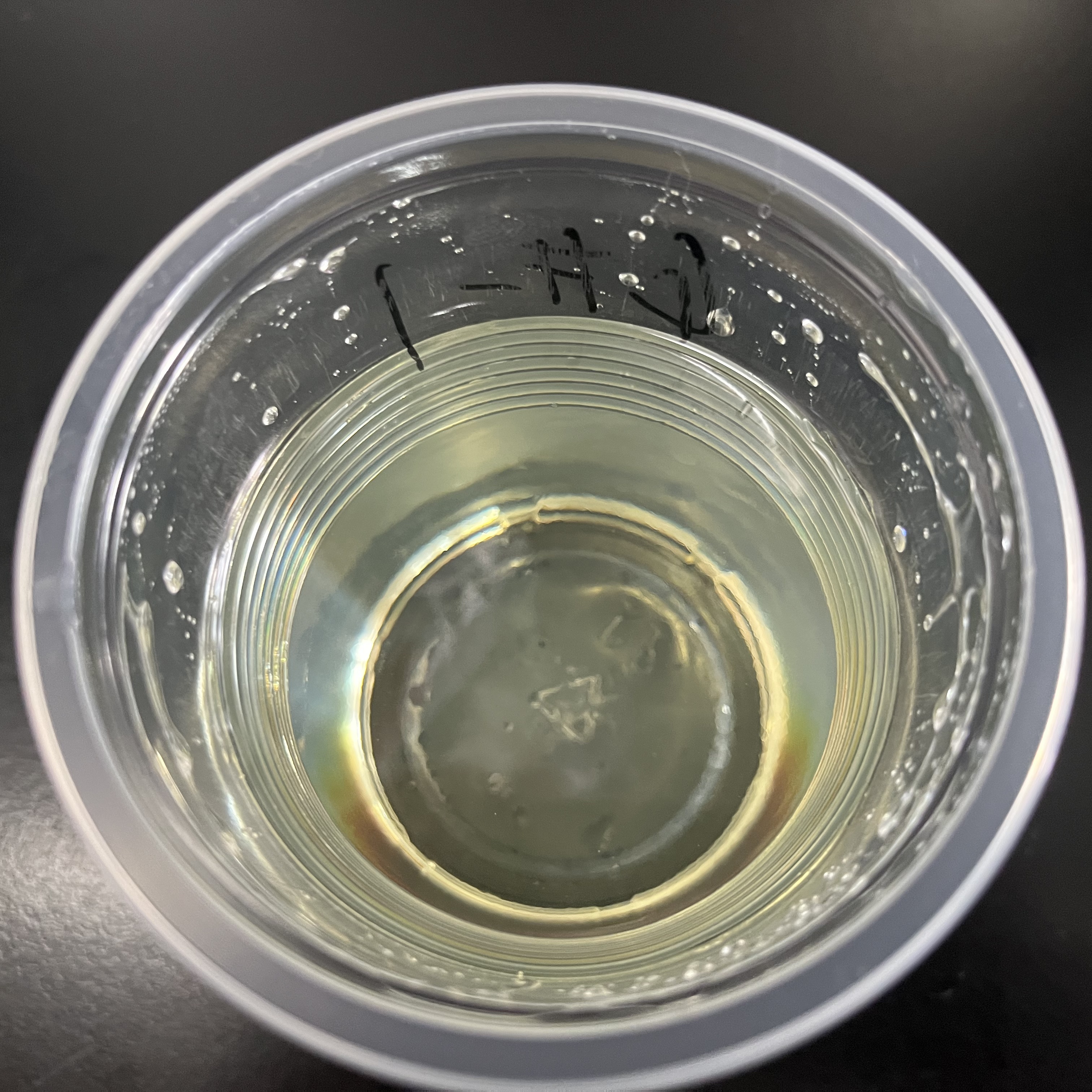

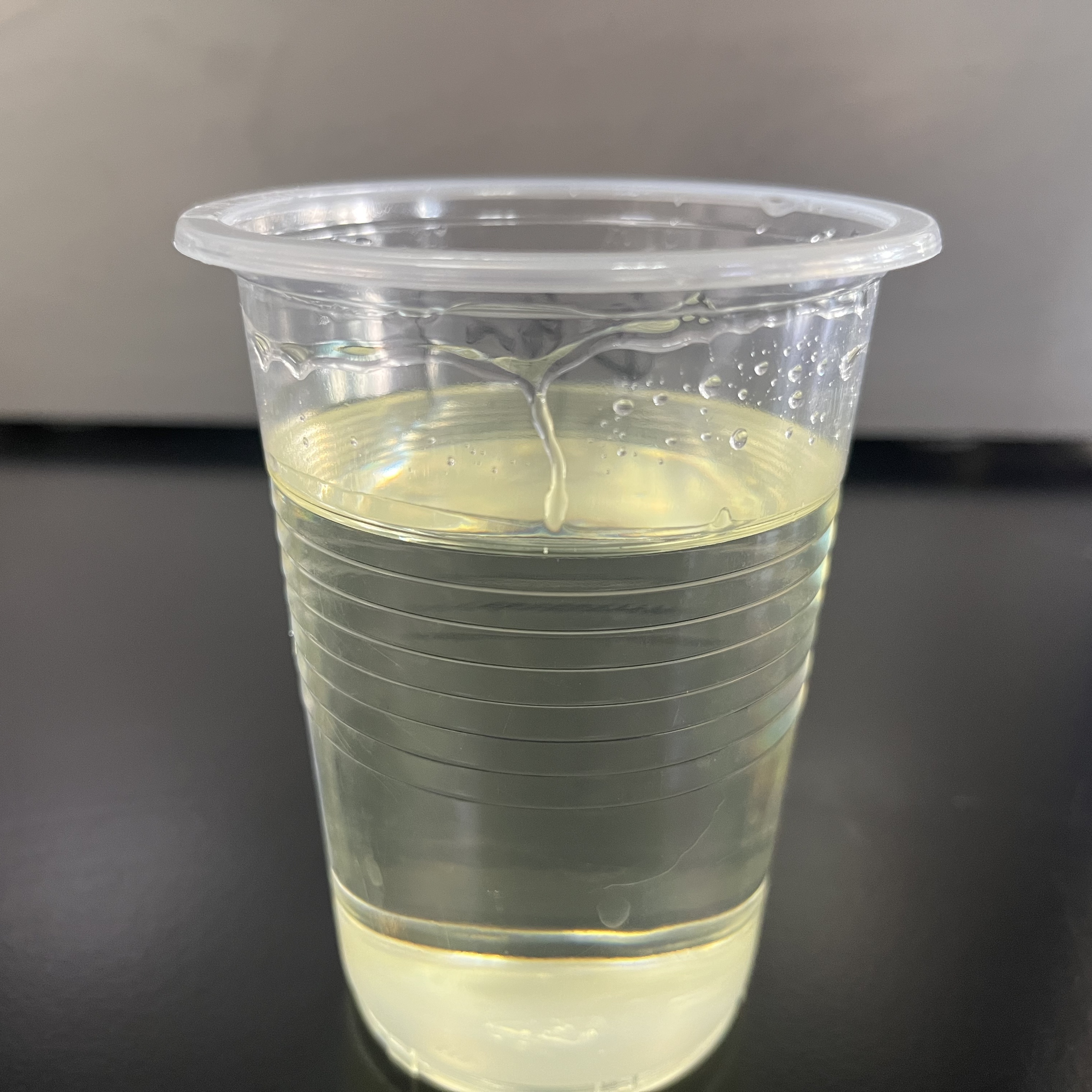

Εμφάνιση	Ανοιχτό κίτρινο διαφανές υγρό	GB/T 8237.6.1.1
Ιξώδες (25℃, cP)	1900-2500	GB/T 7193.4.1
SPI-GT (λεπτά)	3,5-6,5	HK-D-DB001
SPI-CT (λεπτά)	4,5-7,5	HK-D-DB001
SPI-PET(℃)	230-260	HK-D-DB001
Τιμή οξέος (mgKOH/g)	13,0-16,0	GB/T 2895
Στερεό περιεχόμενο (%)	65,5-68,5	GB/T 7193.4.3
Αριθμός χρώματος	≤ 3	HK-D-DB036
Περιεκτικότητα σε νερό (%)	≤ 0,125	HK-D-DB007

Σύστημα σκλήρυνσης στη δοκιμή SPI: πάστα BPO 2%.

Φυσικές ιδιότητες χύτευσης (μόνο για αναφορά):

Είδος	Μονάδα	Τιμή δοκιμής	Μέθοδος δοκιμής
Αντοχή σε εφελκυσμό	MPa	48	GB/T 2568
Συντελεστής εφελκυσμού	MPa	3000	GB/T 2568
Επιμήκυνση θραύσης	%	1.4	GB/T 2568
Αντοχή σε κάμψη	MPa	86	GB/T 2570
Μέτρο κάμψης	MPa	3300	GB/T 2570
Αντοχή κρούσης	kJ/m2	7	GB/T 2571
HDT	℃	135	GB/T 1634
Σκληρότητα (Barcol 934-1)	--	49	GB/T 3854
