HS-1013C-P 난연성 조명 패널용 불포화 폴리에스터 수지

HS -1013C-P  불포화 폴리에스테르 수지

주요 특성 및 용도 :

HS-1013C-P는 생산에 특별히 사용되는 불포화 폴리에스테르 수지로 -난연성 조명 패널 , 우수한 광 투과율, 기계적 강도, 난연성, -내후성 , 및 황변성이 우수합니다.  에 적합합니다 . Mechanism/Hand Lay-up 공정



n  액상수지 사양 :

목	단위	표준 요구 사항	시험방법

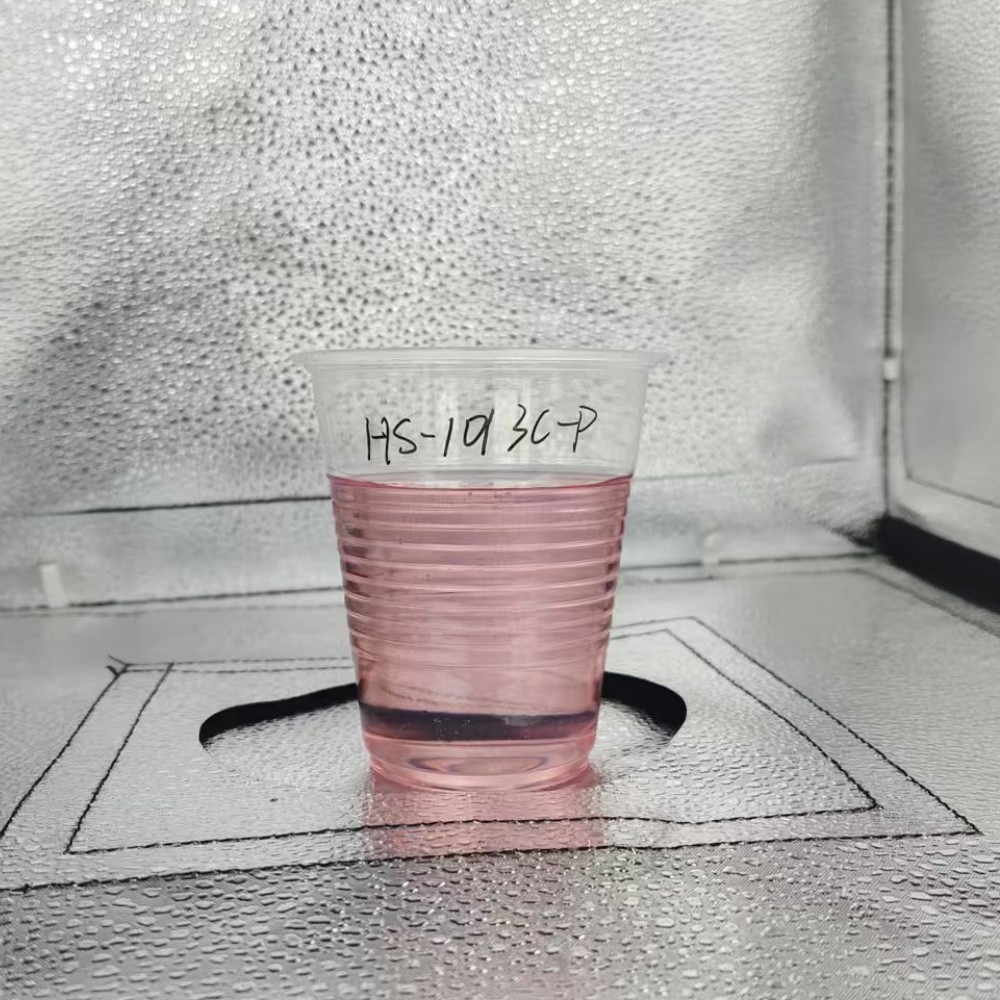

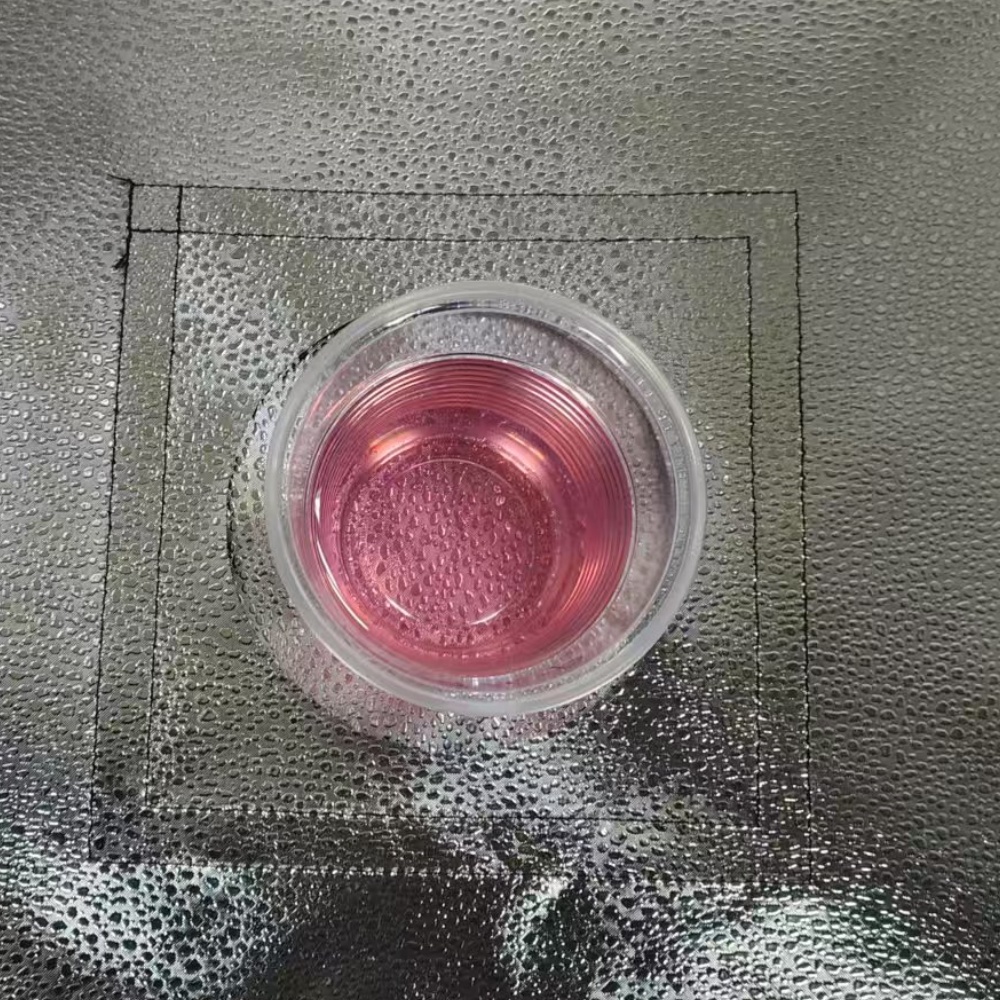

모습	――	보라색-빨간색 투명한 액체	GB/T8237.6.1.1
점도	25℃,  CP	180-260	GB/T7193.4.1
SPI-GT	분	0.5 -1.5	GB/T 7193.4.4
SPI- C T	분	1.8 - 3.0	GB/T 7193.4.4
SPI-PET	℃	175-210	GB/T 7193.4.4

SPI 경화 특성을 테스트하기 위한 경화 시스템은 다음과 같습니다. 경화제 M-50: 1.2%



n  의 물리적 성질 Casting (참고용) ：

목	단위	테스트 값	시험방법
인장 강도​	MPa	55	GB/T 2568
파단시 신장	%	3.8	GB/T 2568
굽힘 강도	MPa	107	GB/T 2570
열 변형 온도 ​​	℃	63	GB/T 1634
산소지수	%	26	GB/T 3854



메모:

1) GB/T 8237-2005에 따른 주입 시스템, 경화 시스템: 경화제 M-50: 2%;

2)  주조 후 경화 시스템은 실온(24h) + 60℃(3h) + 100℃(2h)입니다.



주의 :

1, 운송은 국무원의 화학 위험 물질 운송 안전 규정 제5장 '위험 화학 물질 안전 관리에 관한 규정'에 따라 이루어져야 합니다. 본 제품은 화기를 피하고 열원을 차단하여 25℃ 이하의 서늘한 곳에 보관해야 하며 수분침투 및 모노머의 휘발을 방지하기 위해 밀봉해야 합니다. 제품의 유통기한은 25℃ 이하에서 3개월입니다.
