HS -1013C -P doymamış polyester reçine
Ana Mülkler ve Uygulama ：
HS-1013C-P üretimi için özel olarak kullanılan doymamış bir polyester reçinedir . -geciktirici ışık panellerinin , iyi ışık geçirgenliği, mekanik mukavemet, alev -geciktirici özellikleri , iyi ayrışma ve sararma direnci olan alev için uygundur . Mekanizma/el döşeme işlemi
n sıvı reçinenin spesifikasyonları ：
Öğe |
Birim |
Standart Gereksinimler |
Test yöntemi |

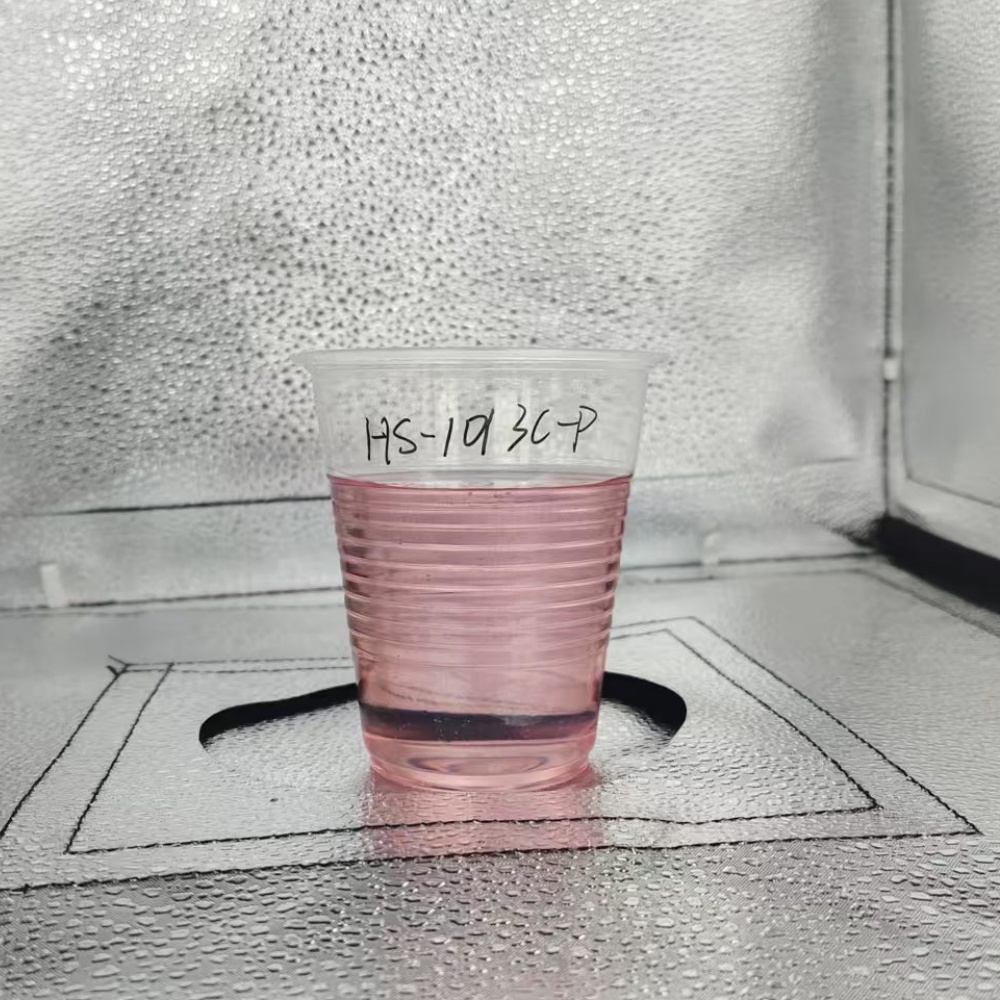

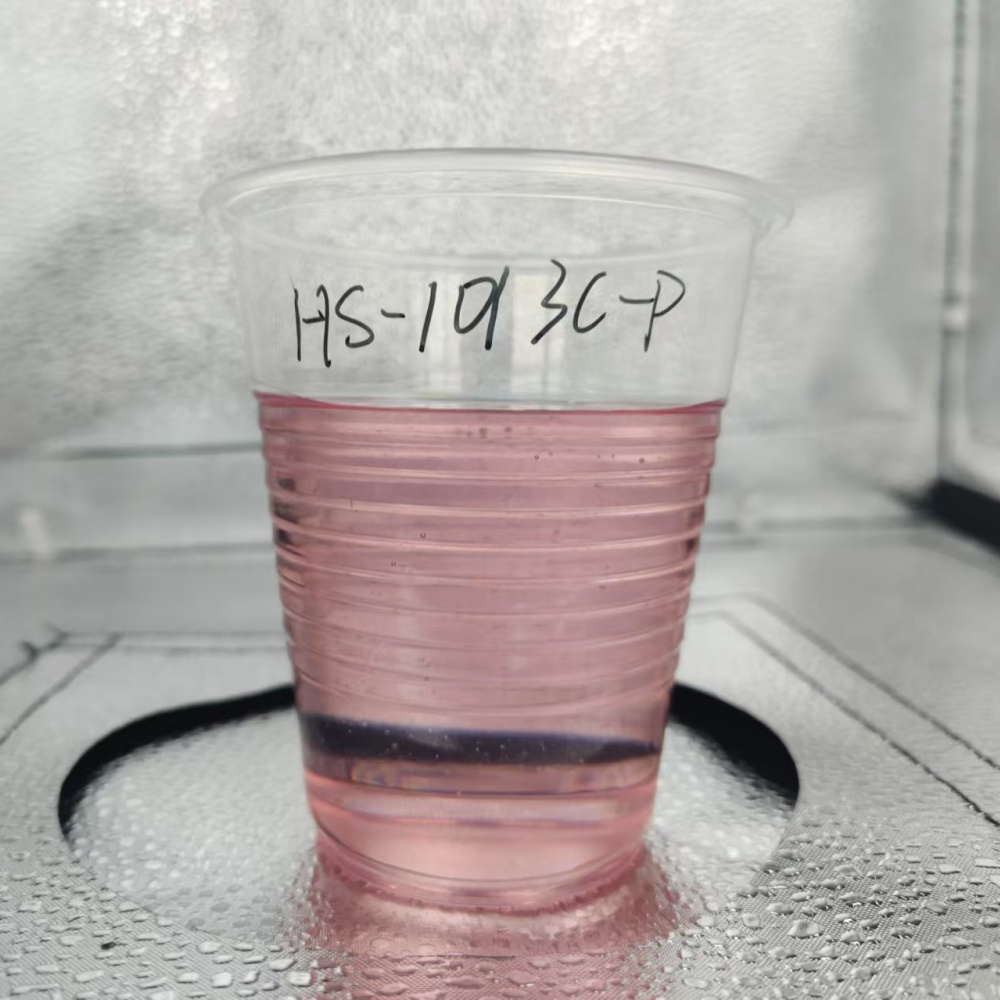

Dış görünüş |
--- |
Mor-kırmızı şeffaf sıvı |
GB/T8237.6.1.1 |
Viskozite |
25℃, cp |
180-260 |
GB/T7193.4.1 |
SPI-GT |
min |
0.5 -1.5 |
GB/T 7193.4.4 |
Spi- c t |
min |
1.8 - 3.0 |
GB/T 7193.4.4 |
Sopa |
℃ |
175-210 |
GB/T 7193.4.4 |
SPI kürleme özelliklerini test etmek için kürleme sistemi: kürleme aracısı M-50: % 1.2
n Fiziksel Özellikleri C ASTING'nin (Yalnızca referans için) ：
Öğe |
Birim |
Test değeri |
Test yöntemi |
Çekme Strongthy |
MPa |
55 |
GB/T 2568 |
Molada Uzatma |
% |
3.8 |
GB/T 2568 |
Bükme gücü |
MPa |
107 |
GB/T 2570 |
ISTORUTATE I SICA |
℃ |
63 |
GB/T 1634 |
Oksijen indeksi |
% |
26 |
GB/T 3854 |
Not:
1) GB/T 8237-2005'e göre dökme sistemi, kürleme sistemi: kürleme aracı M-50:%2;
2) Dökümden sonra kürleme sistemi: oda sıcaklığı (24 saat) + 60 ℃ (3 saat) + 100 ℃ (2 saat).
Dikkat :
1, Ulaşım Devlet Konseyi 'Tehlikeli Kimyasalların Güvenli Yönetimi Üzerine Yönetmeliği', Kimyasal Tehlikeli Maddelerin Taşınması Üzerine Güvenlik Yönetmeliklerinin Bölüm V Bölümüne uygun olmalıdır. Ürün, monomerin nem girmesini ve uçuculuğunu önlemek için ateşten kaçınarak, ısı kaynağını izole ederek ve mühürlü olarak 25 ℃ altında serin bir yerde saklanmalıdır. Ürünün raf ömrü 25 ℃ altında 3 aydır.
