현대 전기 부품 산업에서 열경화성 재료는 보장하는 데 중추적인 역할을 합니다 안전성, 신뢰성 및 수명을 . 스위치기어 하우징, 절연체, 커넥터 및 회로 기판과 같은 구성 요소에는 높은 전기적 성능이 필요합니다 우수한 유전 강도 , 체적 저항률 및 추적 저항을 비롯한 . 그러나 제조업체는 효율적인 대량 생산을 달성하면서 이러한 전기적 특성을 유지하는 방법이라는 중요한 과제에 직면하는 경우가 많습니다. 압축 성형을 통해
전통적인 열경화성 공정에는 종종 절충이 필요합니다. 고온의 장기간 경화는 기계적 무결성을 향상시킬 수 있지만 전기적 성능을 저하시키거나 처리량을 감소시킬 수 있습니다. 반대로, 사이클 시간이 짧을수록 생산성은 향상되지만 경화가 덜 될 위험이 있어 부품이 전기 신뢰성 테스트 에 실패하게 됩니다 . 이러한 과제는 올바른 재료 시스템을 선택 하고 압축 성형 매개변수를 최적화하는 것의 중요성을 강조합니다. 일관된 품질을 제공하기 위해
BMC 수지가 전기 절연 부품에 이상적인 이유

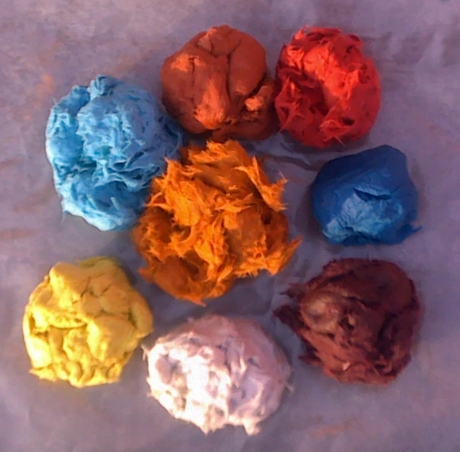

BMC 수지(벌크 몰딩 컴파운드) 는 균형을 맞추는 데 선호되는 솔루션으로 부상했습니다 . 전기적 성능 과 제조 효율성의 독특한 구성에는 짧은 유리 섬유 강화재 (일반적으로 중량 기준 10~30%)가 포함되어 있습니다. 이 조합은 향상된 섬유 길이가 6~12mm인 BMC 수지가 원활하게 흐를 수 있도록 보장합니다. 압축 성형 중에 제공하면서 기계적 및 전기적 안정성을 .
BMC 수지의 전기적 장점
포함하면 짧은 유리 섬유를 향상되고 치수 안정성이 수축이 감소하며 경화 중 균열이 방지됩니다. 더 중요한 것은 BMC 수지는 본질적으로 다음을 제공합니다.
높은 볼륨 저항성: 고전압 조건에서도 재료가 전기를 전도하지 않도록 보장합니다.
우수한 유전 강도: 부품이 고장 없이 전압 스파이크를 견딜 수 있도록 합니다.
낮은 유전 손실: 다양한 주파수에서 성능을 유지하는 것은 현대 전자 응용 분야에서 매우 중요합니다.
이러한 특성으로 인해 BMC 수지는 고급 절연 부품 에 매우 적합합니다. 와 같은 스위치기어 하우징, 변압기 부품 및 산업용 커넥터 모두 전기적 신뢰성 과 기계적 견고성이 요구되는
BMC 수지의 제조 장점
생산 관점에서 BMC 수지는 압축 성형 작업 에 탁월합니다. 다음과 같은 이유로
높은 유동성: 짧은 섬유와 최적화된 수지 점도를 통해 컴파운드는 공극을 최소화하면서 복잡한 금형 형상을 채울 수 있습니다.
일관된 두께 제어: 부품 전반에 걸쳐 균일한 경화 및 전기적 특성을 보장합니다.
단축된 사이클 시간: 기존 열경화성 수지에 비해 BMC 수지는 성능 저하 없이 더 빠르게 완전 경화를 달성할 수 있습니다.
이러한 특성의 조합을 통해 제조업체는 달성할 수 있습니다 . 더 높은 처리량을 시장에서 요구되는 전기 표준을 유지하면서
주요 공정 매개변수: 온도, 압력 및 시간
최적화하는 압축 성형 매개변수를 것은 BMC 수지 구성 요소가 엄격한 전기 요구 사항을 충족하도록 하는 데 중요합니다. 주요 요인으로는 성형 온도, 압력, 사이클 시간 등이 있습니다..
성형온도
일반적인 압축 온도 범위는 140~150°C입니다. BMC 수지의 140°C 미만의 온도에서는 불완전한 가교가 발생하여 유전 강도 와 체적 저항이 감소할 수 있습니다 . 150°C 이상의 온도에서는 열적 저하가 발생하여 전기 성능에 부정적인 영향을 미칠 수 있습니다. 보장하려면 적절한 온도를 달성하는 것이 중요합니다 . 일관된 절연 특성을 고정밀 응용 분야에서
성형 압력
균일한 성형 압력은 재료가 금형을 완전히 채우고 공극이나 에어 포켓을 제거하도록 보장합니다. 불완전한 금형 충전으로 인해 국부적인 약점이 발생하여 전기적 성능이 저하될 수 있습니다 . 적절한 압력 관리는 유지하는 데에도 도움이 되며 표면 마감 품질을 , 이는 고전압이나 열악한 환경 조건에 노출된 부품에 매우 중요합니다.
성형시간
표준 지침은 부품 두께 1mm당 1분 입니다 . 예를 들어, 두께가 2mm인 부품의 경우 약 2분 정도의 압착 시간이 필요합니다. 과소 경화는 유전 특성을 감소시킬 수 있는 반면, 과도 경화는 취성을 증가시킬 수 있습니다. 온도 및 압력과 함께 성형 시간을 조정하면 제조업체는 공정을 미세 조정할 수 있습니다. 다양한 부품 형상에 맞게
데이터 기반 검증: 전기 성능 테스트
신뢰성을 보장하기 위해 BMC 수지 구성 요소는 다양한 성형 조건에서 정기적으로 테스트됩니다. 주요 성과 지표는 다음과 같습니다.
체적 저항률(Ω·cm): 높은 값은 우수한 절연성을 나타내며 전기 시스템의 누설 전류를 방지하는 데 중요합니다.
유전 강도(kV/mm): 파손 없이 전압을 견딜 수 있는 재료의 능력을 측정합니다.
추적 저항: 습도가 높거나 오염된 환경에서 전기 추적에 저항하는 표면의 능력을 평가합니다.
비교 결과
테스트 결과에 따르면 최적으로 처리된 BMC 구성 요소는 모두에서 지속적으로 다른 제품보다 우수한 것으로 나타났습니다 전기적, 기계적 성능 . 예를 들어, 1밀리미터당 1분 동안 145°C 에서 성형된 부품은 나타냅니다 . 이러한 결과는 더 높은 체적 저항률과 유전 강도를 더 낮은 온도에서 또는 불충분한 시간으로 성형된 부품보다 의 중요성을 강조합니다. 공정 최적화 달성하는 데 고품질 단열 부품을 .
고정밀 BMC 성형을 위한 실무 지침
업계 경험과 테스트를 바탕으로 제조업체에 다음 지침을 권장합니다.
재료 선택: 권장 섬유 함량(10%-30%)과 길이(6-12mm)를 갖춘 BMC 수지를 사용하여 유동성과 전기적 성능의 균형을 맞춥니다..
성형 온도: 140~150°C에서 시작하여 부품 크기와 복잡성에 따라 조정합니다.
주기 시간: 두께 밀리미터당 약 1분을 유지하고 더 두껍거나 복잡한 부품에 대해 필요에 따라 조정합니다.
압력 최적화: 균일한 압력 분포를 보장하여 공극을 방지하고 표면 품질을 유지합니다..
전기 테스트: 정기적으로 측정하여 체적 저항률 과 유전 강도를 공정 일관성을 확인합니다.
반복적 미세 조정: 균형을 맞추는 데 중점을 두고 매개변수를 점진적으로 조정합니다. 생산 속도 와 전기 신뢰성의 .
이러한 단계를 따르면 제조업체는 고정밀 전기 부품을 얻을 수 있습니다. 와 같은 까다로운 응용 분야에 적합한 산업용 스위치, 변압기 및 커넥터 .
BMC 수지 응용 분야의 새로운 추세
에 대한 수요는 소형 및 고성능 전기 부품 다음과 같은 분야에서 계속 증가하고 있습니다.
재생 에너지: 풍력 터빈, 태양광 인버터 및 에너지 저장 시스템에는 열경화성 부품이 필요합니다. 전기 절연성이 뛰어난
전기 자동차: 고전압 배터리 시스템과 온보드 충전기에는 높은 절연 강도의 부품이 필요합니다.
산업 자동화: 로봇 공학 및 정밀 기계에는 열경화성 부품이 필요합니다. 유지하면서 기계적 응력을 견딜 수 있는 전기적 무결성을 .
BMC 수지는 다재다능함과 신뢰성 으로 인해 이러한 최첨단 응용 분야에서 최고의 소재 선택으로 자리매김하고 있습니다. 채택하는 제조업체는 데이터 기반 프로세스 최적화를 일관된 성능을 달성하고 생산 비용을 절감하며 진화하는 산업 표준을 충족할 수 있습니다.
결론: BMC 수지로 효율성과 신뢰성 확보
BMC 수지는 의 독특한 조합을 제공합니다 뛰어난 전기적 성능 과 높은 생산 효율성 . 짧은 유리 섬유 강화, 조정 가능한 압축 성형 매개변수 및 예측 가능한 유전 특성 으로 인해 생산에 이상적입니다. 고정밀 전기 절연 부품 .
제조업체는 달성하기 위해 프로세스를 최적화할 수 있습니다 체적 저항 , 유전 강도 와 전반적인 부품 신뢰성을 효율적인 대량 생산 주기를 유지하면서 일관된 . 채택함으로써 기업은 BMC 수지 기반 솔루션을 에서 증가하는 산업 수요를 충족할 수 있습니다. 전기 자동차, 재생 에너지 및 산업 자동화 분야 .
전기 부품 생산을 향상시키기 위한 다음 단계를 밟으십시오 . 지금 당사에 문의하여 맞춤형 BMC 수지 솔루션을 살펴보고 최대 효율성과 성능을 위해 압축 성형 공정을 최적화하십시오.
