DP-1060H Resina ignifuga per illuminazione di lastre in fibra di vetro

Proprietà principali e applicazione :

Applicazione: la resina DP-1060H è appositamente progettata per la realizzazione di pannelli in fibra di vetro traslucidi ignifughi, che soddisfano i requisiti di ritardanza di fiamma di Classe 1. Ha una buona trasmissione della luce, resistenza meccanica e ritardo di fiamma, con eccellenti proprietà di bagnabilità della fibra di vetro.

Idoneità: Adatto per la formatura meccanizzata o manuale di pannelli luminosi (piastrelle).

Conformità: questo prodotto è conforme alla direttiva UE ROHS relativa agli standard relativi al contenuto di piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati ed eteri di difenile polibromurato.

tecniche Specifiche della liquida resina :

Articolo	Unità	Indicatore	Metodo di prova

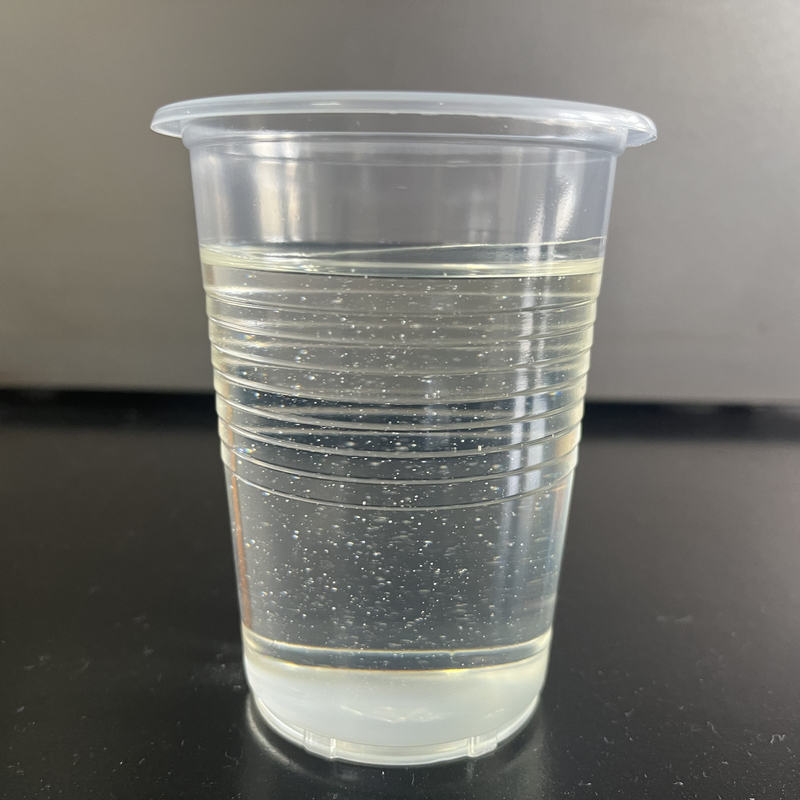

Aspetto	---	Liquido trasparente di colore giallo chiaro	GB/T8237.6.1.1
Viscosità	25°C, cap	180-260	GB/T7193.4.1
25°C GT	25°C, min	10-30	GB/T7193.4.6
SPI-GT	min	1.0-2.0	HK-D-DB001
SPI-CT	min	2.6-4.0	HK-D-DB001
SPI-PET	°C	190-220	HK-D-DB001
Valore acido	mgKOH/g	15.0-25.0	GB/T2895
Numero di colore	Harzen	≤ 60	GB/T 605

Sistema di polimerizzazione nel test SPI: Acceleratore KC: 2% Indurente M-50: 1,2%;

Proprietà fisiche di fusione (solo per riferimento):

Articolo	Unità	Valore misurato	Metodo di prova
Resistenza alla trazione	MPa	50	GB/T2568
Resistenza alla flessione	MPa	90	GB/T 2570
Allungamento a rottura	%	3.7	GB/T2568
Temp. distorsione termica	°C	60	GB/T 1634
Indice di ossigeno	%	30	GB/T 3854

Nota:

1) La fusione è realizzata secondo GB/T8237;

2) Accelerante (0,6% Co-Naph): 2%; Agente indurente (AKZO M-50): 2%;

3) Condizioni di post-indurimento: RT×24 ore+60℃×3 ore+100℃×2 ore.
